SCADA SYSTEM and ERP System(Oracle)  للربط بين الـ  MES  داخل مطحن طيبة تم تطوير نظام الـ

Inputs and Outputs

Overview:

Two systems & integration objectives

Integration solution

1. Locations definitions: all silos in SCADA system will be defined in NetSuite as locations.

Define Locations

2. Items definitions: following item types will be defined in NetSuite.
   1. أصناف الأقماح الخام (صومعة 1-4)
   2. أصناف الأقماح الخام المنظف (صومعة 5-8)
   3. أصناف المخلفات (صومعة 25)
   4. أصناف الأقماح المرطبة (صومعة 9-12)
   5. أصناف الدقيق مطحون (صومعة 14-20) (صومعة 26-29)
   6. أصناف الردة والسن (صومعة 22-24)
   7. أصناف خلطات المحسنات ( مخزن 801-805)
   8. أصناف منتجات نهائية ( صومعة 30,31,21)

1. التنظيف الأولى:-

يتم أنشاء أمر شغل التنظيف الأولى و يتم فيه سحب كميات من الأقماح الخام و أنتاج أصناف أقماح منظفة لتخزنها فى الصوامع الخرسانية.

يتم تفعيل أمر الشغل من قبل ادارة الانتاج على نظام NetSuite.

يتم نقل أمر الشغل المفعل الى قاعدة البيانات الوسيطة.

يقوم مستخدم برنامج SCADA بأختيار أمر الشغل الذي سيقوم بالبدء فيه.

يتم أختيار صوامع القمح الخام التى سيتم السحب منها و الصوامع التى سيتم النقل اليها بعد التنظيف من على الشاشة التى تحتوى على أوامر الشغل من خلال مستخدم SCADA.

عند أنتهاء مرحلة التنظيف الأولى يقوم مستخدم SCADA بأقفال أمر الشغل بعد الأنتهاء.

لا يوجد معلومات على نظام SCADA  خاصة بأوزان الأقماح الخام المستخدمة فى التنظيف الأولى و كذلك أوزان المخلفات الناتجة.

يتم ادخال معلومة كميات الأقماح الخام المسحوبة و كميات الأقماح المنظفة و المخلفات الناتجة يدويا من خلال المستخدم على نظام SCADA أو مشغل الوردية على نظام الNetSuite.

2. التنظيف النهائى و الترطيب الأولى:

يتم تحديد الأصناف و الكميات الموجودة فى صوامع 5-8 بناء على نتيجة آقفال عملية التنظيف الأولى.

يتم أنشاء أمر الشغل لتنظيف و ترطيب كمية مستهدفة من نوع قمح محدد (آسترالى 12.5%) على برنامج NetSuite.

يتم تفعيل أمر الشغل من قبل ادارة الانتاج على نظام NetSuite.

يتم نقل أمر الشغل المفعل الى قاعدة البيانات الوسيطة.

يقوم مستخدم برنامج SCADA بأختيار أمر الشغل الذي سيقوم بالبدء فيه.

يتم أختيار صوامع القمح المنظف التى سيتم السحب منها على الشاشة التى تحتوى على أوامر الشغل.

يقوم مستخدم برنامج SCADA بأختيار الصومعة التى سيتم تخزين الأقماح المرطبة بها.

عند أنتهاء مرحلة التنظيف النهائى و الترطيب الأولى يقوم مستخدم SCADA بأقفال أمر الشغل بعد الأنتهاء.

يتم الحصول على معلومة كمية المياة المستخدمة و كمية الأقماح المسحوبة و موقع تخزين الاقماح المرطبة من برنامج الSCADA  و الASKON و نقلها الى قاعدة البيانات الوسيطة.

* يتم حساب وزن القمح المنظف المسحوب (صوامع 5-8) من خلال برنامج ال ASKON.

* يتم حساب وزن القمح المرطب عن طريق أستخدام مجموع وزن القمح المنظف النهائى المسحوب (Clean Bascule) مضاف اليه وزن المياة المستخدمة (ASKON).

* يتم حساب وزن المخلفات الناتجة عن عملية التنظيف من خلال طرح وزن القمح المنظف النهائى المسحوب (Clean Bascule) من وزن القمح المنظف المسحوب (صوامع 5-8) من خلال برنامج الASKON.

3. الترطيب النهائى:

يتم تحديد الأصناف و الكميات الموجودة فى صوامع 9 و 10 بناء على عملية أقفال عملية التنظيف النهائى و الترطيب الأولى.

يتم أنشاء أمر الشغل للترطيب النهائى لكمية الاقماح المرطبة فى المرحلة السابقة على برنامج NetSuite.

يتم تفعيل أمر الشغل من قبل ادارة الانتاج على برنامج NetSuite.

يتم نقل أمر الشغل المفعل الى قاعدة البيانات الوسيطة.

يقوم مستخدم برنامج SCADA بأختيار أمر الشغل الذي سيبدأ فيه.

يتم أختيار صوامع القمح المرطب التى سيتم السحب منها على الشاشة التى تحتوى على أوامر الشغل.

يقوم مستخدم برنامج SCADA بأختيار الصومعة التى سيتم تخزين الأقماح المرطبة بها.

عند أنتهاء مرحلة الترطيب النهائى يقوم مستخدم SCADA بأقفال أمر الشغل بعد الأنتهاء.

يتم الحصول على معلومة كمية المياة المستخدمة من خلال المستخدم يدويا على برنامج الSCADA أو من خلال مشغل الوردية على نظام الNetSuite.

* يتم الحصول على كمية الأقماح المسحوبة من صوامع 9-10 الى صوامع 11-12 من برنامج ASKON .

* يتم حساب وزن القمح المرطب عن طريق أستخدام مجموع وزن القمح المرطب المسحوب و وزن المياة المستخدمة.

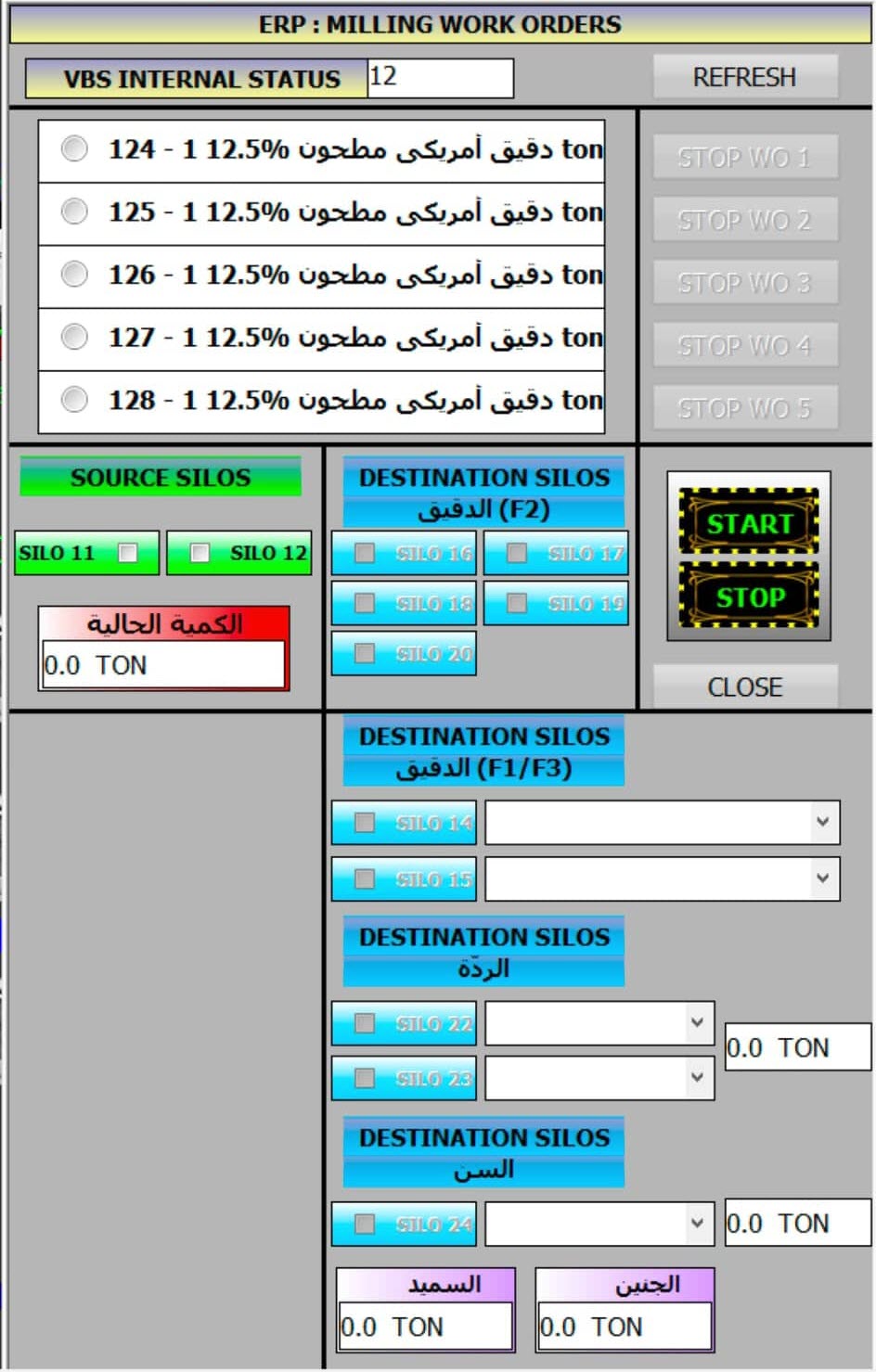

4. الطحن:

يتم تحديد الأصناف و الكميات الموجودة فى صوامع 11-12 بناء على آقفال عملية الترطيب النهائى.

يتم أنشاء أمر الشغل الطحن للكمية مستهدفة من الدقيق على برنامج NetSuite.

يتم تفعيل أمر الشغل من قبل ادارة الانتاج على برنامج NetSuite.

يتم نقل أمر الشغل المفعل الى قاعدة البيانات الوسيطة.

يقوم مستخدم برنامج SCADA بأختيار أمر الشغل الذي سيبدأ فيه عند بداية العمل.

يتم أختيار صوامع القمح المرطب التى سيتم السحب منها على الشاشة التى تحتوى على أوامر الشغل.

يقوم المستخدم برنامج SCADA بأختيار الصومعة التى سيتم تخزين الدقيق بها.

عند أنتهاء مرحلة الطحن يقوم مستخدم SCADA بأقفال أمر الشغل بعد  الأنتهاء.

يتم الحصول على معلومة كمية الأقماح المسحوبة من خلال برنامج الSCADA  (B1 Bascule) او برنامج الASKON و نقلها الى قاعدة البيانات الوسيطة.

يتم الحصول على معلومة كمية الدقيق المطحون من خلال برنامج الSCADA  (F1, F2, F3 Bascule).

يتم الحصول على معلومة صومعة تخزين الدقيق المطحون من خلال برنامج الSCADA .

يتم الحصول على معلومة كميات المنتجات الاخرى مثل: السن و الردة و السميد و الجنين من خلال المستخدم يدويا على نظام الSCADA أو من خلال مشغل الوردية على نظام الNetSuite.

يتم الحصول على معلومة صوامع تخزين المنتجات الاخرى مثل: السن و الردة و السميد و الجنين من خلال المستخدم يدويا على نظام الSCADA أو من خلال مشغل الوردية على نظام الNetSuite.

5. تحضير الخلطة:-

يتم أنشاء أمر شغل تحضير الخلطة و يتم فيه سحب كميات المحسنات و أنتاج خلطة المحسنات لتخزنها في Dozer المحسنات.

يتم ادخال معلومة كميات المحسنات و كمية الخلطة يدويا من خلال مشغل الوردية على نظام الNetSuite.

6. الخلط و آضافة محسنات:

يتم تحديد الأصناف و الكميات الموجودة فى صوامع 14-20 بناء على أنتهاء عملية الطحن.

يتم نقل الدقيق من صوامع 14-20 الى صوامع 26-29 لبدء الخلط بأستخدام NetSuite Inventory Transfer.

يتم آدخال كمية الدقيق المسحوبة من صوامع الدقيق 14-20  و كذلك صوامع 26-29 من خلال المستخدم على نظام NetSuite.

يتم تحديد الأصناف و الكميات الموجودة فى صوامع 26-29 بناء على أنتهاء عملية التحويل المخزنى.

يتم أنشاء أمر الشغل الخلط لكمية مستهدفة من المنتج الجاهز على برنامج NetSuite.

يتم تفعيل أمر الشغل من قبل ادارة الانتاج على برنامج NetSuite.

يتم نقل أمر الشغل المفعل الى قاعدة البيانات الوسيطة.

يقوم مستخدم برنامج SCADA بأختيار أمر الشغل الذي سيبدأ فيه عند بداية العمل.

يتم أختيار صوامع الخلط (صومعة 26-29) التى سيتم السحب منها على الشاشة التى تحتوى على أوامر الشغل.

يتم تحديد معلومة كمية الدقيق المسحوب من صوامع الخلط 26-29 و كذلك كمية الخلطة المستخدمة من خلال برنامج SCADA.

يقوم مستخدم برنامج SCADA بأختيار الصومعة التى سيتم تخزين المنتج الجاهز بها.

عند أنتهاء مرحلة الخلط يقوم مستخدم SCADA بأقفال أمر الشغل بعد  الأنتهاء.

* يتم تحديد معلومة كمية المنتج النهائى و صومعة التخزين من خلال برنامج الSCADA.

7. الخلط بدون محسنات:-

يتم تحديد الأصناف و الكميات الموجودة فى صوامع 14-20 بناء على أنتهاء عملية الطحن.

يتم أنشاء أمر الشغل الخلط بدون محسنات لكمية مستهدفة من المنتج الجاهز على برنامج NetSuite.

يتم تفعيل أمر الشغل من قبل ادارة الانتاج على برنامج NetSuite.

يتم نقل أمر الشغل المفعل الى قاعدة البيانات الوسيطة.

يقوم مستخدم برنامج الSCADA بأختيار أمر الشغل الذي سيبدأ فيه عند بداية العمل.

* يتم حساب كمية الدقيق المسحوبة من صوامع الدقيق 14-20 من خلال برنامج الSCADA.

يقوم مستخدم الSCADA بأختيار صوامع الدقيق 20-14.

يقوم مستخدم الSCADA بأختيار صوامع المنتجات الجاهزة 30,31,21.

* يتم الحصول على معلومة الصوامع المسحوب منها و كمية الدقيق المسحوبة و صوامع المنتج النهائى من برنامج الSCADA.
