NRW Description

Tetra

El Obour Central Authority

Supply and install of complete monitoring system (Telemeter) for flow (ISOIL-ISOFLUX) & pressure (ACS) and RTU’s (eWON-HMS) at Sharkia Governorate.

These data are received conveniently and reliably as daily/monthly or when required updates to the SCADA system executed already at Sharkia Water and wastewater company CCR through (RTU’s) using (GPRS).

• Expansion for the station energy from 34,000 to 68,000 m³/day.
• Supplying 4 Filter-desk.
• Supplying suction Pump with capacity 792m³/hr and discharge pump with capacity 720 m³/hr.
• Capacity improvement for station of Additions (Alum-Chlorine) to work by automatic PLC.
• Capacity improvement for Residues Unit to work by automatic PLC.
• Supplying and install 4 PLC panels consists of:
• Main panel for suction & discharging station.
• Main PlC unit & 4secondry PLC for filtration station.
• Main PLC unit for addition (Alum – Chlorine).
• Commissioning for main PLC for residues unit.
• Using Profibus Cables to connect the main network to the PLC units and the Monitoring system.
• Supplying and programming for SCADA system for monitoring and running the station
automatically.
• Supplying, commissioning and test 2500 m of optical fiber cables.

• We make the system works automatically with Beck Off plc and make a Scada system which allows the operator to monitor and run the whole station from the control room.

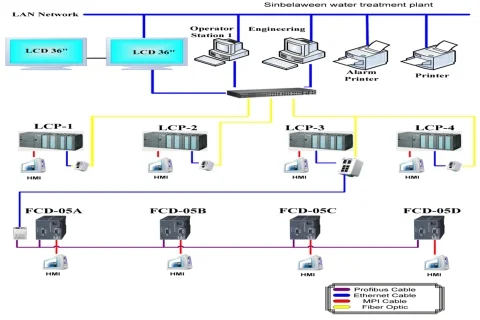

- We made an Ethernet Network between the PLCs as the picture As ten PLCs for Filters and three PLCs for Raw, Treated water, the master which control filters and one for chlorine.

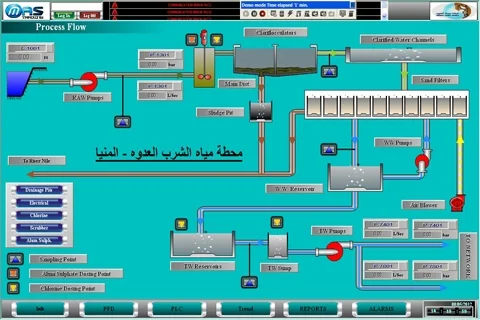

• We make the system works automatically with Beck Off plc and make a Scada system with Movicon Scada which allows the operator to monitor and run the whole station from the control room .

• We connect the central office to the staion so that all reports and operation stauts monitored by the GM

- We made an Ethernet Network between the PLCs as the picture As ten PLCs for Filters and three PLCs for Raw, Treated water, the master which control filters and one for chlorine

Design, Engineering, supply, install, commissioning and Programming Schneider Electric Control System(M340+M200)

Programming for Schneider Electric SCADA System and HMIs.

Supply, Instruments Flowmeters, Ultrasonic Level Transmitter SIEMENS.

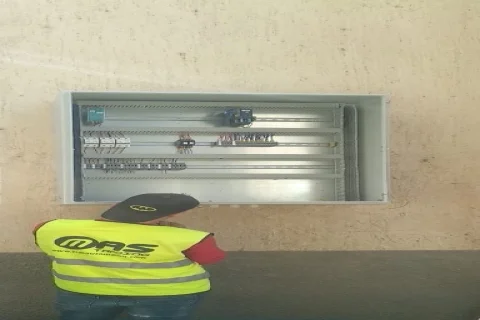

Assembly for 5-cabinets.

All power and control components Schneider Electric

 Design, Engineering, supply, install, commissioning and Programming Main control Panels and Filter Control Panels.

Design, Engineering, supply, install, commissioning and Programming Schneider Electric Control System

Control Panel Building

Fiber Network cables supplying, testing and commissioning.

Programming for Schneider Electric SCADA System.
